Do podstawowych parametrów technicznych koniecznych do prawidłowego doboru wentylatora należą:
1. Wydajność wentylatora
2. Ciśnienie (spiętrzenie)
3. Prędkość przetłaczanego medium
4. Temperatura przetłaczanego medium
5. Skład przetłaczanego medium
WYDAJNOŚĆ WENTYLATORA [ V ]
Najczęściej w przypadku typowej wentylacji wymagana wydajność wentylatora V (m3/h) określana jest na podstawie:
– wymaganej ilości wymian powietrza w ciągu godziny k (1/h) wentylowanego pomieszczenia o objętości Q
V = Q x k
– zapotrzebowania powietrza na 1 osobę q [(m3/h)/osobę] w zależności od potrzeb w określonym pomieszczeniu oraz rodzaju wykonywanej pracy
V = q x n
gdzie n – ilość osób
– prędkości przepływu czynnika [v] zależy od wymagań technologicznych lub rodzaju przetłaczanego czynnika
V = v x S
gdzie S – pole powierzchni przez które przepływa czynnik w (m2)
WSPÓŁCZYNNIK KROTNOŚCI WYMIANY POWIETRZA (K) W ZALEŻNOŚCI OD RODZAJU POMIESZCZEŃ
| Typ pomieszczenia | Ilość wymian powietrza na godzinę |
|---|---|
| Kotłownia | 20 - 30 |
| Lakiernia | 10 - 15 |
| Sklep elektryczny; z tworzywami | 10 - 15 |
| Maszynownie | 20 - 30 |
| Zakłady; warsztaty | 3 - 6 |
| Zakłady hutnicze | 30 - 60 |
| Pralnie | 30 - 60 |
| Malarnie | 30 - 60 |
| Magazyny; składnice | 3 - 6 |
| Spawalnie | 15 - 30 |
| Montażownie | 4 - 8 |
| Piekarnie | 20 - 30 |
| Banki | 3 - 4 |
| Bary; kawiarnie | 10 - 12 |
| Stołówki | 5 - 10 |
| Kina; teatry | 5 - 8 |
| Sale konferencyjne | 8 - 12 |
| Sale gimnastyczne | 6 - 12 |
| Salony piękności | 10 - 15 |
| Sale operacyjne | 4 - 6 |
| Pomieszczenia kuchenne | 15 - 30 |
| Laboratoria | 8 - 12 |
| Pomieszczenia socjalne (WC; łazienka) | 15 - 30 |
| Biura | 4 - 8 |
| Restauracje | 6 - 10 |
| Sale szkolne | 2 - 4 |
| Biblioteki | 3 - 5 |
WSPÓŁCZYNNIK ZAPOTRZEBOWANIA POWIETRZA NA 1 OSOBĘ (q)
| Typ pracy | Zapotrzebowanie powietrza [(m3/h)/osobę] |
|---|---|
| Praca biurowa - osoby niepalące | 20 - 25 |
| Praca biurowa - osoby palące | 30 - 35 |
| Lekka praca fizyczna | 45 |
| Ciężka praca fizyczna | 60 |
PRĘDKOŚĆ PRZEPŁYWU CZYNNIKA (v) W ZALEZNOŚCI OD JEGO RODZAJU
| Rodzaj czynnika | Prędkość czynnika v (m/h) |
|---|---|
| Kurz | 9 |
| Mąka | 13 |
| Odpady szlifierskie metalowe | 15 |
| Wióry drewniane | 18 |
| Ciężkie odpady; kurze | 20 - 25 |
PRĘDKOŚĆ PRZEPŁYWU CZYNNIKA (v) W ZALEŻNOŚCI OD PROCESU TECHNOLOGICZNEGO
| Proces technologiczny | Prędkość czynnika v (m/s) |
|---|---|
| Wyciągi kuchenne domowe | 0.15 - 0.2 |
| Wyciągi kuchenne w zakł. usługowych | 0.2 - 0.25 |
| Odciągi ze zbiorników | 0.25 - 0.5 |
| Odciągi odtłuszczania | 0.25 - 0.5 |
| Odciągi spawalnicze; galwanizacyjne | 0.5 - 1.0 |
| Odciągi z kabin malarskich | 0.7 - 1.0 |
| Odciągi w młynach | 2.5 - 10 |
OPORY UKŁADU WENTYLACYJNEGO – STRATY CIŚNIENIA
W urządzeniach wentylacyjnych oraz towarzyszących im przewodach instalacyjnych występują opory przepływu, które musi pokonać dobierany wentylator. Z uwagi na szereg czynników wpływających na wielkość oporów przepływu, a zatem określenie wymaganego ciśnienia wentylatora zagadnienie to proponujemy rozwiązać przy pomocy fachowców z branży wentylacyjnej.
https://www.exactwatchesreplica.com best realme phone cases Innokin vapeshophumble
Możemy ze swej strony poinformować, że na wielkość oporów przepływu mają wpływ:
– prędkość przepływającego czynnika
– długość przewodów wentylacyjnych
– jakość powierzchni przewodów
– jakość wykonania i ilość kolan, rozgałęzień, zmiana przekroju rurociągu
– stosowane urządzenia klimatyzacyjne, odpylające
TEMPERATURA PRZETŁACZANEGO MEDIUM
Parametry techniczne wentylatorów są przedstawione przez producentów w formie charakterystyk. Przedstawiane charakterystyki dotyczą wielkości wydajności i spiętrzenia wentylatorów dla stałych warunków pracy tj.
– gęstość przetłaczanego powietrza przy r = 1,2 kg/m3
– ciśnienie powietrza p = 1013 Pa
– temperatura t = 20 oC
– n = constans obr/min
W praktyce oznacza to, że wentylator przetłaczający powietrze w temperaturze wyższej niż 20 oC, czyli przy mniejszej gęstości powietrza będzie miał inne parametry techniczne pracy niż przedstawione na charakterystyce producenta. Należy zatem uwzględnić przy doborze wentylatora wpływ temperatury przetłaczanego czynnika w następujący sposób:
Parametry wentylatora wg charakterystyki producenta:
– Wydajność - V1,
– Spiętrzenie - p1,
– Temperatura - T1 = 293 K
Parametry wentylatora w odniesieniu do temperatury T2K:
– Wydajność - V2 = V1,
– Spiętrzenie - p2 = p1 x T1 / T2.

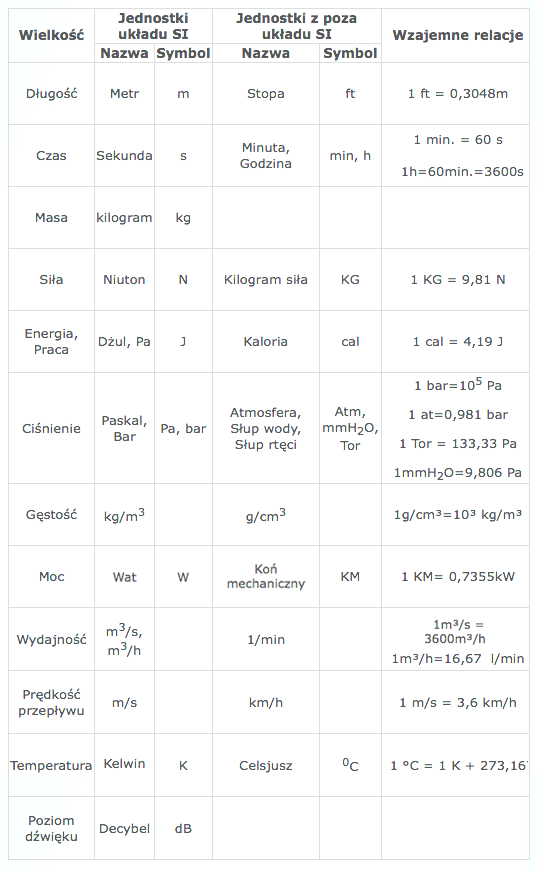

STOSOWANIE JEDNOSTKI MIAR
Do obliczeń uproszczonych można stosować przeliczniki:
1 KG = 10 N
1 KM = 0,75 kW
1 at = 1 bar
1 mbar = 10 mmH20 = 100 Pa
0,1 m3/s = 100 l/s
